符合新國標GB/T1231-2024設備 高強螺栓檢測儀 研發成功 批量上市了！歡迎選購！
時間：2025-03-10瀏覽次數：197次

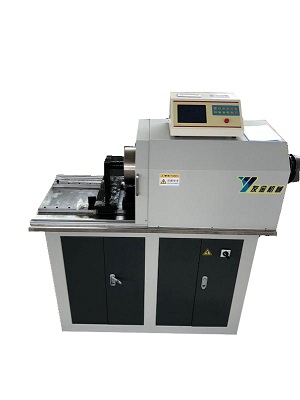

YJZ-650DII 高強螺栓檢測儀
（依據新國標GB/T1231-2024）
一、性能及用途：
本檢測儀是根據標準GB/T1231-2024 《鋼結構用高強度大六角頭螺栓連接副》、GB50205-2020《鋼結構工程施工質量驗收標準》、GB/T1228-2006《鋼結構用高強度大六角頭螺栓》、GB/T3632-2008 《鋼結構用扭剪型高強度螺栓連接副》研制，精度高、功能全、外觀設計優良、結構設計合理的一種多功能高強度螺栓檢測儀器。該儀器主要檢測高強度大六角螺栓（M12—M30）原始預拉力、平均預拉力、平均扭矩、扭矩系數、標準偏差等；它還具有設置、檢測、標定、檢定、查詢、時間設定、數顯峰值保持、卸載和上下限紅綠燈顯示、報警提示及自動計算并打印原始數據及檢測結果等功能。
該設備是目前我國高強度螺栓生產企業、工程質量檢測機構、鋼結構施工單位、工程監理機構、高速鐵路、橋梁電力、以及大專院校等科研機構深受歡迎的一種低投入高回報的高強螺栓檢測儀器。
二、產品特點：
1. 可完成《GB/T1231-2024》表2規定的全部長度尺寸的螺栓的試驗。
2. 做短螺栓方便，不需另加任何配件。標配可檢測螺栓長度為《GB/T1231-2024》表2規定最短尺寸至+40mm（比如M12螺栓35mm長起測；M16螺栓45mm長起測），其他尺寸螺栓可通過單獨訂購夾具完成試驗。
3. 一臺設備既可完成大六角高強螺栓試驗也可以完成扭剪型高強螺栓試驗（需選配扭剪扳手）。做扭剪螺栓時，工作臺可旋轉90°,人機面對面垂直操作，并且對扭剪型電動扳手的體積長度空間無限制，操作人員試驗過程更便捷、舒適。
4. 如果配上我公司研制的抗滑移板預緊力裝置（需選配），可完成抗滑移系數檢測儀的預緊力自動加緊功能。
5. 便捷的推拉移動罩，試驗過程更安全。
6. 304不銹鋼工作臺面整潔、美觀、大方。
三、主要規格、技術參數和技術指標
序 | 項 目 | 主要規格、技術參數和技術指標 | 備注 |
1 | 主軸轉速 | 1rpm | |
2 | 最大軸力值 | 650kN | |
3 | 軸力示值精度 | 10-100%FS范圍內示值相對誤差不大于±1% | |
4 | 最大扭矩值 | 3500Nm | |
5 | 扭矩示值精度 | 10-100%FS范圍內示值相對誤差不大于±1% | |
6 | 可檢測螺栓規格 | M12-M36 | |
7 | 可檢測螺栓長度 | 標配可檢測螺栓長度為《GB/T1231-2024》表2規定最短尺寸至+40mm，其他尺寸螺栓可通過單獨訂購夾具完成試驗。 | |
8 | 電機功率 | 0.55kW | |
9 | 電壓 | 控制系統：220VAC； 電機：380VAC | |
10 | 設備凈尺寸 | 1800*660*1200（mm） |
注：超出本表第7條規定長度需要定制加長夾具。
四、主要配置
序 | 名 稱 | 單位 | 數量 |
1 | 主機 | 臺 | 1 |
2 | 專用控制器 | 套 | 1 |
3 | 控制器電源線 | 根 | 1 |
4 | 軸力傳感器（含數據線） | 只 | 1 |
5 | 扭矩傳感器（含數據線） | 只 | 1 |
6 | 套筒21（M12）、27（M16)、34(M20)、36(M22)、41(M24)、46(M27)、50(M30)、55（M33）、60（M36） | 件 | 各2 |
7 | 外擋板12、16、20、22、24、27、30、33、36 | 件 | 各1 |
8 | 內擋板12、16、20、22、24、27、30、33、36 | 件 | 各1 |
9 | 合格證 | 份 | 1 |
10 | 使用說明書 | 份 | 1 |
11 | 裝箱單 | 份 | 1 |
